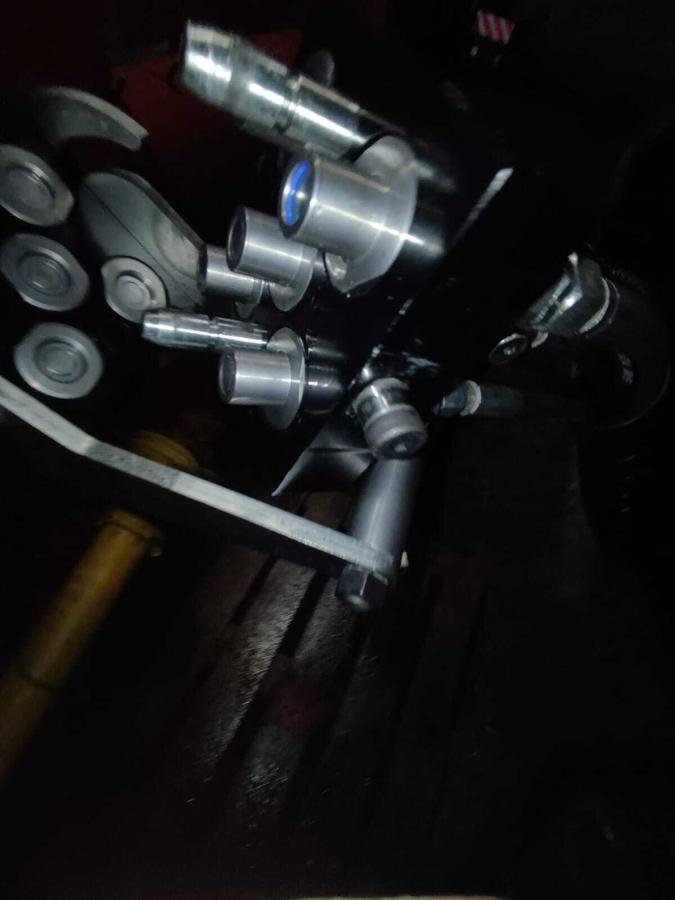

Задача состояла в том, чтобы определить рабочий ресурс единых гидравлических разъемов. В испытаниях участвовали я и еще два студента ПИШ ДГТУ, а также три полевых испытателя от компании Ростсельмаш, вместе с которыми мы пришли к единому выводу, согласованному с конструкторами предприятия. Мы проверяли, как разъемы выдерживают статическое давление, динамические изменения. Многократно включали и выключали систему, в линии которой находятся эти муфты. Мы проводили испытания на двух комбайнах, на двух жатках. В ходе эксплуатации гидравлические разъемы испытывают высокое давление, которое необходимо для того, чтобы перемещать мотовило – специальную часть жатвенной машины, комбайна, служащую для пригибания стеблей травы и злаков к режущему аппарату. У рабочей жидкости в гидравлических агрегатах, здесь это минеральное масло, есть определенные физические свойства. И если мы пытаемся сжимать жидкость, то она давит во все стороны с той силой, которую мы прикладываем, а слабым местом в данном случае является гидравлический разъем.

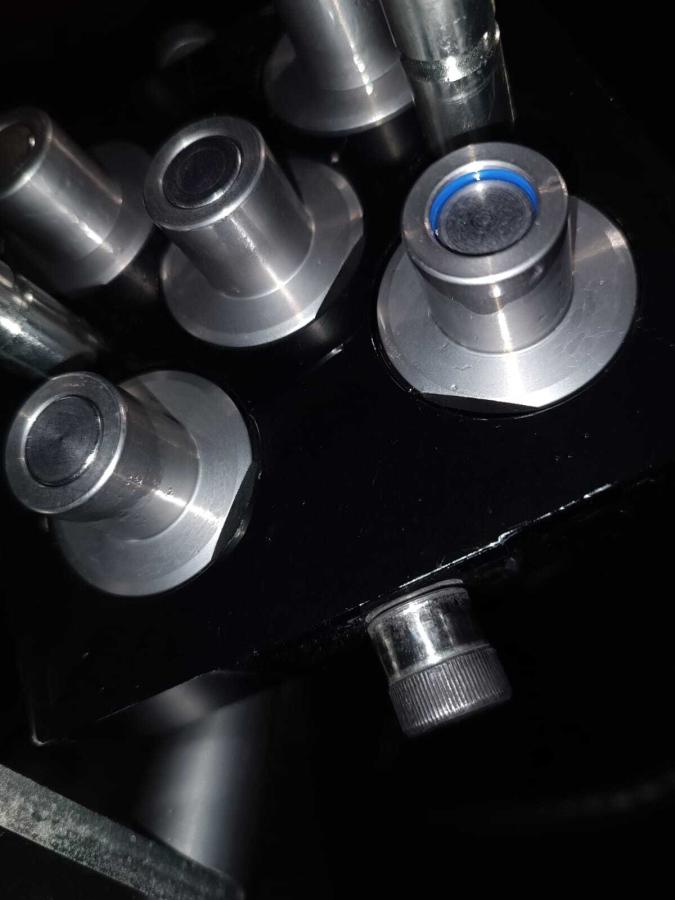

В итоге изделия не подтвердили заявленные китайским поставщиком характеристики. В ходе испытаний возникли утечки, и разъемы оказались непригодны для эксплуатации. Эти разъемы представляют собой подпружиненные клапаны, которые открывают поток жидкости между собой только при их соединении. Из-за утечек падает КПД всего комбайна.
Испытания проходили в два этапа. Сначала были проверены 4 разъема при температуре рабочей жидкости 40-50ºС. Там было 900 циклов. На втором этапе разъемы проходили 5 циклов замораживания и разогрева. В результате выявилась непригодность этих изделий. Их ресурс оказался меньше заявленного. У компании Ростсельмаш требуемый к покупным изделиям и заявленный ресурс – 10 тысяч моточасов, которые данные разъемы не отработают.

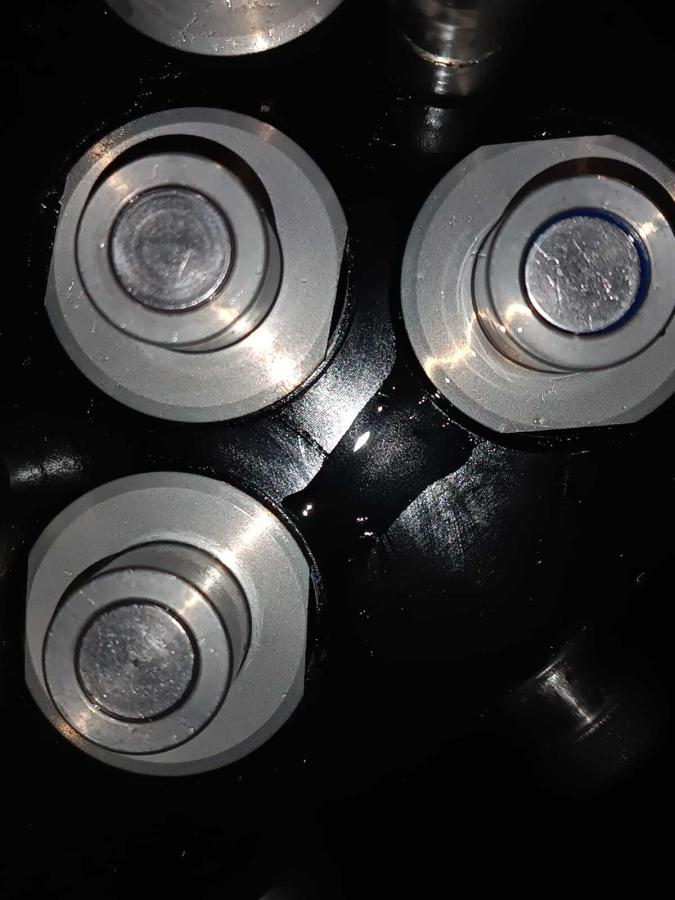

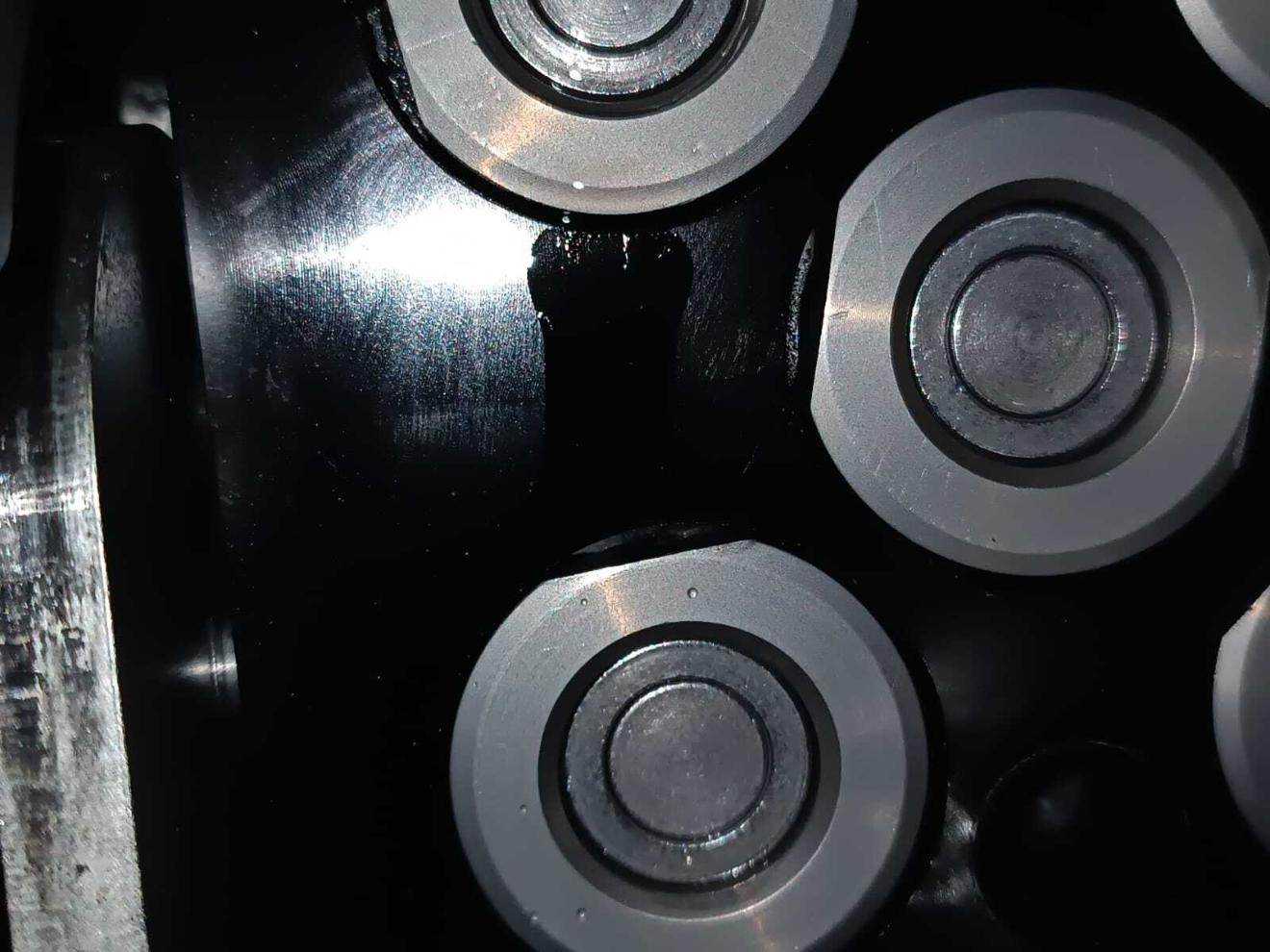

Протечки возникали из-за ненадлежащего примыкания и уплотнения в местах сопряжения деталей. Контакт был недостаточно плотный. И из-за давления масло начинало вытекать. Была закуплена небольшая партия для испытаний. И теперь компания Ростсельмаш будет предлагать поставщику улучшить характеристики разъемов.
Игорь Голота, управление информационной политики
